¿Qué es el voltaje de circuito abierto (Voc) de un panel solar?
Cuando revisamos la ficha técnica de un módulo fotovoltaico encontramos valores como potencia, corriente, Vmp y Voc.
Aunque puede parecer simplemente otro dato eléctrico, el Voc de un panel solar es uno de los parámetros más importantes al momento de diseñar un string y verificar su compatibilidad con el inversor.
¿Por qué?
Porque el voltaje de varios paneles conectados en serie se suma y, si el resultado supera el límite máximo admitido por el inversor, el sistema puede quedar fuera de sus condiciones de operación.
Por eso, entender el Voc no es opcional en el diseño fotovoltaico.
¿Qué significa Voc?
Voc significa Open Circuit Voltage o voltaje de circuito abierto.
Es el voltaje que presenta un panel solar cuando está expuesto a radiación, pero no existe una carga conectada consumiendo corriente.
En términos sencillos, representa uno de los valores máximos de tensión que puede entregar el módulo bajo determinadas condiciones de medición.

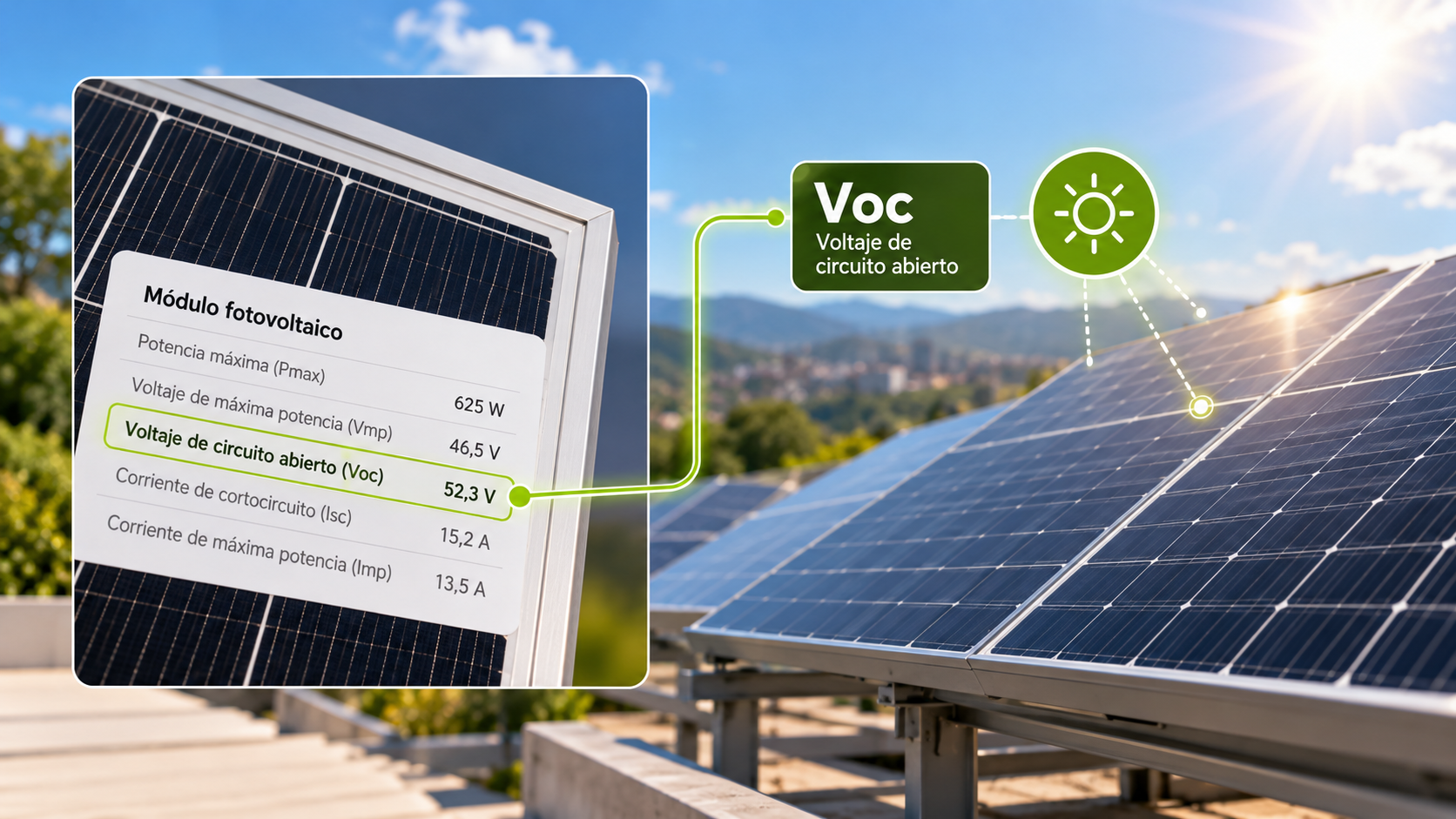

Este dato aparece normalmente en la ficha técnica del panel expresado en voltios.
Por ejemplo:
Voc: 52 V
Esto significa que el módulo puede presentar aproximadamente ese voltaje en circuito abierto bajo las condiciones establecidas por el fabricante.
Voc no es lo mismo que Vmp
Es importante diferenciarlos.
Voc: voltaje del módulo cuando no circula corriente hacia una carga.
Vmp: voltaje del módulo cuando está trabajando cerca de su punto de máxima potencia.
Por esta razón, normalmente:
Voc > Vmp
El Vmp es especialmente importante para verificar que el string trabaje dentro del rango MPPT del inversor.
El Voc, en cambio, es fundamental para comprobar que el sistema no supere el voltaje máximo DC permitido por el equipo.
¿Qué pasa cuando conectamos paneles en serie?
Cuando los paneles se conectan en serie para formar un string, sus voltajes se suman.
Supongamos que utilizamos 10 módulos con:
Voc = 50 V
El Voc aproximado del string sería:
10 × 50 V = 500 V
Si instalamos 15 módulos:
15 × 50 V = 750 V
Por eso, aumentar el número de paneles en un string incrementa directamente el voltaje total.
Y ahí aparece una regla fundamental:
El Voc total del string nunca debe superar el voltaje máximo DC admitido por el inversor.
También te puede interesar: ¿Qué es un string de paneles solares y por qué es importante en el diseño fotovoltaico?
La temperatura también cambia el Voc
Este es uno de los puntos que más deben tenerse en cuenta.
El voltaje de un módulo fotovoltaico no permanece exactamente igual durante todo el año.
Cuando la temperatura de las celdas disminuye, el Voc puede aumentar.
Esto significa que calcular el string simplemente multiplicando el Voc indicado en la ficha técnica por el número de paneles puede no ser suficiente.
También debe considerarse la temperatura mínima esperada en el lugar de instalación.
En una mañana fría, por ejemplo, el voltaje del string puede ser superior al valor calculado únicamente con las condiciones estándar de prueba.
¿Cómo saber cuánto puede aumentar?
Las fichas técnicas suelen incluir un parámetro denominado:
Coeficiente de temperatura de Voc
Este valor indica cuánto cambia el voltaje de circuito abierto cuando cambia la temperatura de la celda.
Normalmente se expresa como porcentaje por grado Celsius.
Para hacer un cálculo de diseño correcto, el instalador debe considerar:
- Voc del módulo.
- Coeficiente de temperatura.
- Temperatura mínima del sitio.
- Número de paneles en serie.
- Voltaje máximo admitido por el inversor.
Así puede estimarse el escenario de mayor tensión que podría experimentar el string.
Un ejemplo sencillo
Imaginemos un módulo con:
Voc: 50 V
y un string de:
12 paneles
Sin corrección de temperatura:
50 V × 12 = 600 V
Ahora supongamos que, debido a una temperatura baja, el Voc aumenta.
El string podría superar esos 600 V.
Si el inversor admite como máximo 600 V DC, la configuración estaría demasiado cerca del límite y podría dejar de ser adecuada en condiciones frías.
Por eso, durante el diseño conviene dejar el margen correspondiente y realizar el cálculo con los datos reales del módulo y las condiciones ambientales del proyecto.
¿Qué pasa si se supera el voltaje máximo del inversor?
Superar el voltaje máximo DC especificado por el fabricante puede provocar:
- Alarmas.
- Detención del equipo.
- Operación fuera de especificaciones.
- Riesgo de daño en componentes de entrada.
- Problemas durante la puesta en marcha.
Por eso, el límite de voltaje no debe interpretarse como un valor objetivo al que conviene acercarse lo máximo posible.
Es un límite que debe respetarse considerando las condiciones reales de operación.
¿Y si pongo pocos paneles en el string?
También puede aparecer el problema contrario.
Aunque un string tenga un Voc seguro, su Vmp puede quedar demasiado bajo para el rango de operación MPPT del inversor.
Por eso, diseñar un string implica verificar ambos extremos:
Voc máximo → no superar el límite DC del inversor.
Vmp → permanecer dentro del rango MPPT de operación.
Un string puede cumplir perfectamente uno de estos criterios y fallar en el otro.
¿Qué debe revisar un instalador?
Antes de definir cuántos paneles conectar en serie, conviene revisar:
- Voc del módulo.
- Vmp.
- Isc.
- Imp.
- Coeficiente de temperatura de Voc.
- Temperatura mínima del proyecto.
- Voltaje máximo DC del inversor.
- Rango MPPT.
- Cantidad máxima y mínima de módulos por string.
Estos valores deben analizarse juntos.
El número de módulos no debería elegirse simplemente por llenar el espacio disponible en la cubierta.
Puedes consultar: Cómo leer la ficha técnica de un inversor solar: 7 datos que debes revisar antes de elegirlo.
El Voc cambia según el módulo
Módulos de marcas como Astroenergy, Runergy y Tongwei pueden tener valores diferentes de Voc, Vmp, corriente y coeficientes de temperatura dependiendo de la referencia.
Por eso, aunque dos paneles tengan una potencia similar en watts, no deben asumirse como eléctricamente iguales.
Cambiar el modelo de panel dentro de un proyecto puede obligar a revisar nuevamente la configuración de los strings.
La ficha técnica siempre debe ser el punto de partida.
El Voc de un panel solar indica el voltaje de circuito abierto del módulo y es uno de los parámetros fundamentales para diseñar correctamente un string.
Cuando varios paneles se conectan en serie, sus voltajes se suman y el resultado debe permanecer por debajo del máximo permitido por el inversor incluso en condiciones de baja temperatura.
Para distribuidores e instaladores, revisar Voc, Vmp, temperatura y rango MPPT antes de definir la cantidad de módulos por string ayuda a evitar incompatibilidades y problemas durante la puesta en marcha.
